Yarı iletken endüstrisinin üretim mimarisinde bir sonraki büyük sıçrama, tek bir firmaya sıkışmış durumda. Dünyanın yalnızca ekstrem ultraviyole (EUV) makinesi üreticisi ASML’in geliştirdiği yeni nesil üretim teknolojilerine küresel çip devleri resmi taahhütlerde bulundu. Samsung’ın 2028’e kadar “kitle üretimi”ne, 2030’dan itibaren tam geçişe yöneldiği belirtilen bu gelişme, endüstrinin en üst düzey üretim araçlarına olan güvenini ortaya koyuyor. Ancak bu taahhütlerin ardındaki teknik mantık, yalnızca bir pazar optimizmi değil; fizik kurallarının sınırlarında daha verimli üretim arayışı olarak okunmalı.
Teknik Arka Plan ve Temel Sebepler

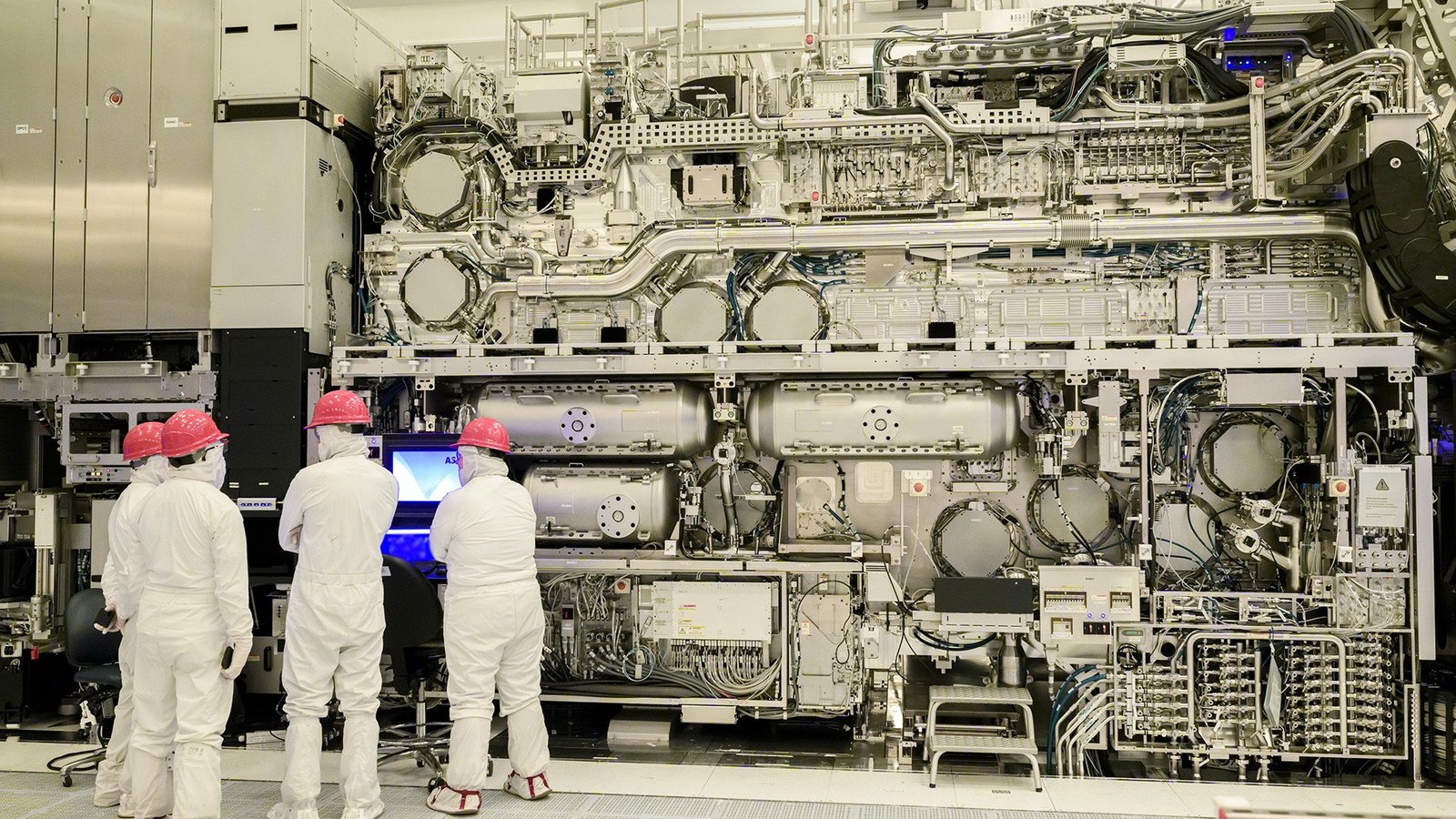

“High NA EUV” ifadesi, “yüksek sayısal apertür ekstrem ultraviyole” anlamına geliyor ve ASML’in en gelişmiş makinelerinde bulunan tavan düzeyinde çip üretimi teknolojisini işaret ediyor. Sayısal apertür (NA), optik sistemin ışığı toplama yeteneğini tanımlayan temel bir parametredir; NA değeri arttıkça çözünürlük sınırları aşılır ve daha küçük özellikli transistörler kazınabilir. Bu teknoloji, üretim sürecini basitleştirerek bazı adımları ortadan kaldırması sayesinde daha hızlı üretim ve daha yüksek verim sağlıyor.
Teknik derinliği açısından bakıldığında, EUV litografisinde ışık kaynağı olarak kükürt florür (SF₆) gazı lazerle buharlaştırılarak yaklaşık 13,5 nanometre dalga boyunda ekstrem ultraviyole fotonlar üretiliyor. Bu fotonların yansıması için kullanılan ayna, molybdenum-silisyum katmanlarından oluşan bir “kromyum” (chromia) yansıtan aynadır ve oda sıcaklığında bile ışığı %70 oranında geri yansıtır. Yüksek NA versiyonunda ise kullandığı mercek, ışık demetinin açısal yayılımını artırarak aynı kaplama alanında daha yoğun desen oluşturma kapasitesi kazandırıyor.
Karşılaştırma açısından bakıldığında, yüksek NA EUV’nin en belirgin avantajı üretim sürecindeki adım sayısını azaltmasıdır. Geleneksel düşük NA (low NA) EUV ve daha eski “derin ultraviyole” (DUV) teknolojilerinde bir desen, birden fazla maruz bırakma (shot) işlemiyle birleştirilerek wafer üzerine yazılırken; yüksek NA sistemlerinde tek bir shot ile daha yoğun ve daha büyük alanlar kaplanabilmektedir.
Karşılaştırma ve Donanım Parametreleri
Aşağıdaki tablo, söz konusu teknolojilerin üretim parametrelerini ve endüstriyel etkilerini karşılaştırmalı olarak ortaya koymaktadır. Değerler ASML’in açıklamaları ve Bloomberg raporlarına dayanmaktadır; bazı hedefler henüz resmi onay beklemektedir.
| Parametre / Bileşen | Detay, Değer veya Etki Analizi |
|---|---|
| Donanım Mimarisi | Yüksek NA EUV, ASML’in en gelişmiş litografi sistemlerinde; mercekli optik tasarım ile yüksek sayısal apertür sağlanır. |
| Üretim Süreci Basitleşmesi | Bazı üretim adımlarının kaldırılması sayesinde daha hızlı üretim ve daha yüksek verim elde edilir. |
| Wafer Kaplama Yoğunluğu | Yüksek NA, aynı shot ile daha yoğun desen oluşturma kapasitesi kazandırır; düşük NA’ya göre daha az maruz bırakma gerekliliği doğurur. |
| Fotomask Boyutu | 6 inçlik fotomaskelerden 12 inçliğe geçişle, her EUV shot’ında wafer üzerinde daha geniş alan kaplanır ve üretim maliyeti düşer. |
| Zaman Çizelgesi | Samsung kitle üretimi için 2028’i hedefler; ASML’e göre 12 inç mask pilot hattı 2031’e kadar kurulacak. |
| İleri Düzen Üretim Girişi | 12 inçli Yüksek-NA litografi sistemlerinin ileri düzene (advanced node) üretimine 2033’te girmesi hedefleniyor. |
Çözüm Adımları ve Teknik Analiz
ASML CEO’su Christophe Fouquet, bu taahhütlerin ardındaki mantığı şu şekilde özetliyor: “Yüksek NA EUV’nin benimsenmesini, cihaz ölçeklendirme yol haritasında giderek artan biçimde bekliyoruz; önce mevcut 6 inçlik maskelerle başlayıp ardından 12 inçlik maskelerle desteklenen bu yaklaşım, endüstrinin daha küçük, daha hızlı ve daha enerji verimli çipler talebini karşılamasına olanak tanır.”
Uzman değerlendirmelerine göre, sektörün bu teknolojiye yönelişinde iki temel faktör belirleyici rol oynuyor. Birincisi, AI sunucu ve veri merkezleri tarafından hafıza (memory) talebinin hızla artması; ikinci faktör ise daha küçük özellikli transistörlerle enerji verimliliğinde sağlanan kazanımlar. ASML’in kendi açıklamalarında, “12 inç mask pilot hattını 2031’e kadar kurarak, 12 inçli Yüksek-NA litografi sistemlerinin ileri düzene üretimine 2033’te girmesinin önünü açmayı amaçladığımızı” vurguladığı görülmektedir.
Bu çerçevede sektördeki uygulama adımları şu şekilde sıralanabilir: Öncelikle mevcut DUV ve düşük NA EUV altyapısının korunmasıyla geçiş riskinin minimize edilmesi; ardından pilot hatlarda 12 inçlik mask üretiminin denenmesi; son olarak ise ileri düzene üretimde yüksek NA sistemlerinin tam kapasiteye ulaşması bekleniyor. Ancak uzmanlar, bu taahhütlerin büyük ölçüde AI endüstrisinin yarattığı devasa talebe bir yanıt olduğunu ve pazarın şu anki durumunu yansıttığını belirtiyor.
Tüm bu gelişmeler ışığında, endüstrinin yeni teknolojilere yönelişi olumlu bir işaret olsa da, birçok üreticinin düşük NA EUV hatta DUV teknolojilerinde kalmaya devam edeceği gerçeği de dikkate alınmalıdır. Bu durum, teknolojinin “tek doğru yol” olmaktan ziyade, maliyet-verim dengesi içinde kademeli olarak benimsenen bir araç olduğunu göstermektedir.
Sıkça Sorulan Sorular
Soru: Yüksek NA EUV ile düşük NA EUV arasındaki temel fark nedir?
Cevap: Temel fark, optik sistemin sayısal apertüründe (NA) ortaya çıkan farklılıktır. Yüksek NA sistemlerinde ışığın toplama açısı artırıldığı için aynı shot ile daha yoğun ve daha büyük alanlar wafer üzerine yazılabilir; bu da üretim adım sayısını azaltır ve verimi yükseltir.
Soru: 12 inçlik fotomaskeler neden 6 inçlik maskelerin yerini alacak?
Cevap: Fotomask, EUV optiklerinin desenleri wafer üzerine aktardığı tasarımların kalıbıdır. Maskenin boyutunu 12 inçe çıkarmak, her shot ile daha geniş bir wafer alanını kapsamasını sağlar; böylece daha az shot birleştirilmeye ve daha az işlem yapılmasına gerek kalmaz.
Soru: Bu teknolojilerin benimsenmesi ne zaman tamamlanacak?
Cevap: ASML’in yol haritasına göre, 12 inç mask pilot hattı 2031’e kadar kurulacak ve 12 inçli Yüksek-NA litografi sistemleri ileri düzene üretimine 2033’te girecek. Samsung ise kitle üretimi için 2028’i hedefliyor.
Soru: Bu taahhütler pazarın durumunu nasıl yansıtır?
Cevap: Uzmanlar, sektörün yeni teknolojilere yönelişinin büyük ölçüde AI ve sunucu endüstrisinin hafıza talebindeki artışa bir yanıt olduğunu belirtiyor. Bu durum, çip üretimi pazarına duyulan güveni gösteren güçlü bir işaret olarak yorumlanmaktadır.
Önemli Teknik Kavramlar
EUV Litografisi: Ekstrem ultraviyole ışık (yaklaşık 13,5 nanometre dalga boyu) kullanılarak yarı iletken waferlere çok küçük ölçekli desenlerin aktarılması yöntemidir; en gelişmiş çip üretiminde çözünürlük sınırlarını aşmak için kullanılır.
Sayısal Apertür (NA): Optik sistemin ışığı toplama ve odaklama yeteneğini tanımlayan parametredir; NA değeri arttıkça elde edilebilir çözünürlük sınırları genişler ve daha küçük transistör özellikleri kazınabilir.
Fotomask: EUV litografisinde desenlerin wafer üzerine aktarılmasını sağlayan kalıp bileşenidir; boyutunu artırarak her maruz bırakma işleminde daha geniş alan kapsama imkanı sunar.
DUV (Derin Ultraviyole): EUV’den önceki nesil litografi teknolojisi olup, kromyum ayna üzerinden gelen ultraviyole ışık kullanır; maliyet açısından daha erişilebilir ancak çözünürlük sınırları daha yüksektir.
