Bir deniz muhribinin karanlık sularında, sessizce yükselen bir torpido patlamasının şoku, geminin omurgasına ulaşmadan önce bir dizi fiziksel engelle karşı karşıya gelir. Bu engeller rastgele yerleştirilmiş çelik levhalardan ibaret değildir; her biri binlerce saat mühendislik hesabının, malzeme biliminin ve savaşın acı acı verdiği derslerin ürünüdür. 20. yüzyılın dretnotlarından süper zırhlılarına uzanan bu hayatta kalma mimarisi, Iowa sınıfı zırhlıların omuzlarında en olgun haliyle görülmüştür. Naval History & Heritage Command’ın (NHHC) koruma blueprint’lerinde ve hasar kontrol doktrinlerinde saklı kalan bu tasarım felsefesi, tek bir ilke üzerine kuruludur: *Ya Hep Ya Hiç.*
‘Ya Hep Ya Hiç’ Felsefesinin Doğuşu
Klasik zırhlama yaklaşımı, geminin tamamına eşit ve dengeli bir koruma tabakası yaymak istiyordu. Ancak bu yaklaşımın matematiksel bir tuzağı vardı: sınırlı bir demir-beton bütçesiyle, her yere az miktarda zırh koymak, hiçbir yere yeterli zırh koymaktan daha tehlikeliydi. Mühendisler, geminin ağırlık bütçesini böldükleri anda, bu bütçenin tamamını tek bir noktaya odaklayarak elde edecekleri korumanın, yaydıkları korumadan çok daha üstün olacağını fark ettiler.
Bu düşünce, ilk olarak New Orleans sınıfı kruizörlerde sistematikleştirilmiş ve Iowa sınıfı zırhlılarına ulaşırken en çarpıcı biçimini almıştır. Felsefenin özeti şudur: Gemi, saldırının en olası açısı ve en yıkıcı etkisini taşıyan bölümleri, geminin geri kalanı için feda edilecek şekilde korur. Korunmasız alanlar, düşmanın zırhını test edebileceği boş hedefler haline gelir. Ancak bu, geminin tamamının savunmasız olduğu anlamına gelmez — aksine, kritik bölgeye (citadel) yönelen her mermi, önce bu korunmasız gövdeyi delmek zorunda kalır ve bu süreçte enerji kaybeder.
Eğimli Zırh Kuşağı: 307 mm’nin Anatomisi
Iowa sınıfının omurgasını saran zırh kuşağı, NHHC kayıtlarına göre su hattında 12 inç (yaklaşık 307 mm) kalınlığında ve 16 derecelik bir eğimle yerleştirilmiştir. Bu eğim, pasif bir tasarım detayı değil, aktif bir balistik hesaplamadır. Düz bir zırh levhasına çarpan bir merminin tüm kinetik enerjisi, levhanın yüzeyine dik olarak aktarılır. Ancak eğimli bir levhayı delmek için mermi, ekstra bir yol katetmek zorunda kalır — geometrik olarak daha uzun bir mesafe, daha kalın bir efektif kalınlık anlamına gelir.
16 derecelik eğim, zırhın nominal kalınlığını, merminin gördüğü efektif kalınlığa dönüştürürken, aynı zamanda merminin yansıtma ve parçalanma olasılığını da artırır. Özellikle eğimli çelik yüzeyler, yüksek hızlı mermilerin uç kısmında bir çentik (canneling) oluşturma eğilimindedir. Bu çentik, mermi gövdesinde bir zayıflık yaratır ve mermiyi hedefin derinliğine ulaşmadan önce parçalanmasına yol açar. Iowa sınıfının kuşağı, tam da bu açıyla hesaplanarak, su hattındaki en olası düşman ateşini — hem top hem de torpido etkileri — en verimli biçimde karşılamayı hedefler.
Bu kuşak, geminin su altından itibaren kritik bölgeye uzanan diyafragmalara kadar uzanır. Zırhın kesikli (interrupted) tasarımı, geminin hareket kabiliyetine ve su direncine zarar vermemek için kuşağın belirli aralıklarla kesilmesini gerektirir. Ancak bu kesimler, korumanın bir zayıflığı değil, mühendisliğin bir dengelemesidir: Zırhın oluşturduğu ekstra direnç ve ağırlık, geminin hız ve manevra yeteneğini bozmadan, kritik bölgeye aktarılır.
Citadel: Geminin Kalbi
Zırh kuşağı, geminin en değerli organını saran bir kalkan görevi görür: citadel, yani kale. Bu bölge, geminin hayatta kalmak için vazgeçilmez organlarını içerir — mühimmat cephaneliklerini (magazines), kazan dairelerini (boiler rooms), makinehaneleri (engine rooms) ve komuta kulesini. Bu bölgenin düşman ateşine uğramadan zarar görmemesi, geminin savaşa devam edebilmesi için şarttır.
Citadel’in tasarımı, bir kalkan ile bir iç organ arasındaki ilişkiyi yansıtır. Mühimmat cephanelikleri, tek bir patlamanın geminin tamamını uçurabileceği en yıkıcı noktadır. Bu nedenle bu bölümler, zırh kuşağından daha yoğun korunan, çok katmanlı bir yapı içerir. Kazan daireleri ise yangın ve patlama riski taşıyan en tehlikeli bölümlerdir; bir kazanın patlaması, gemiyi anında bir füze haline getirebilir. Bu yüzden bu bölümler, hem dış saldırdan hem de içsel bir kazadan korunmalıdır.
Citadel, geminin ağırlık merkezine yakın konumlandırılır — genellikle makinehaneleri ve kazan dairelerini içeren orta bölümde. Bu konumlandırma, geminin denge (stability) dinamikleriyle de uyumlu çalışır. Aşırı uç bölgelere zırh koymak, geminin trim (yapısal eğilim) ve stabilite dengesini bozabilir. Bu nedenle, koruma, hem balistik hem de hidrodinamik bir optimizasyon gerektirir.
Torpido Bölme Fiziği: Şok Dalgasının Yutulması
Dretnot döneminde en korkunç tehditlerden biri, geminin gövdesinin altından yükselen bir torpido patlamasının yarattığı şok dalgasıydı. Bir torpidon yüzeyden patlaması, suya aktarılan devasa bir basınç dalgası yaratır. Bu dalganın gemi gövdesine çarpması, tek bir delici merminin etkisinden çok daha yıkıcıdır — çünkü şok dalgası, geminin omurgasına (keel) yayılan bir gerilim dalgağıdır ve buraya çok yüksek bir eğilme momenti (bending moment) uygular.

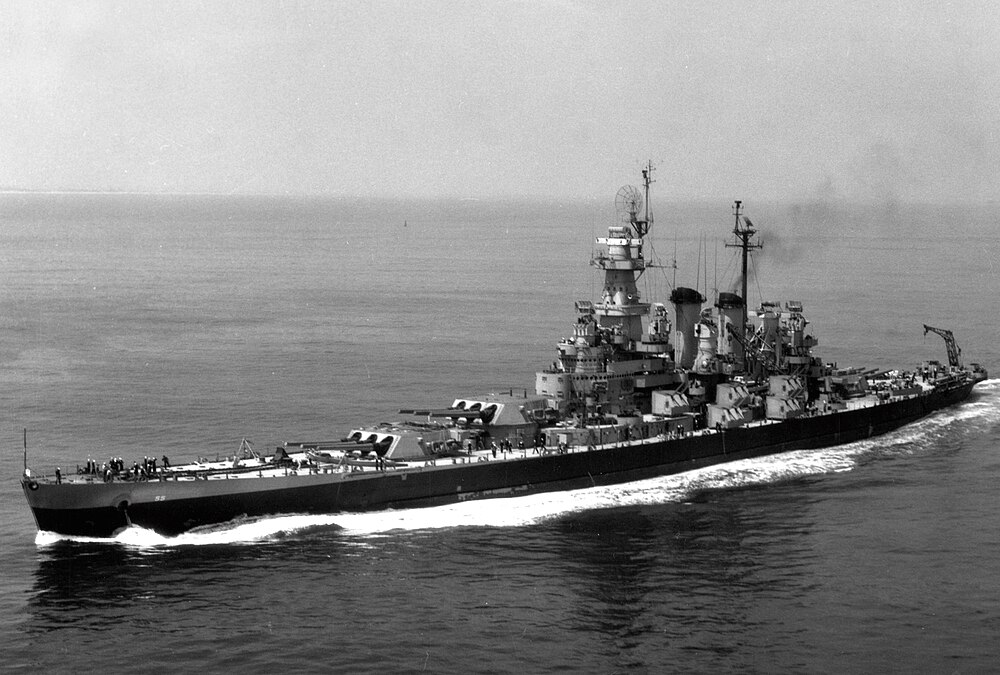

Iowa sınıfı, bu tehdide karşı tasarladığı çok katmanlı torpido savunma sistemine (torpedo defense system) sahiptir. Bu sistem, tek bir çelik duvar değil, ardışık katmanlardan oluşan bir fiziksel filtre zinciridir. Katmanlar şunları içerir:
Birincil
